Livello

Applicazioni:

Indicazione continua di livello, senza alimentazione elettrica,indicazione del livello proporzionale all’altezza,le esecuzioni personalizzate su specifica ed i materiali anti-corrosione rendono questi prodotti idonei per una ampia varietà di applicazioni:industria chimica, petrolchimica, estrazione del petrolio e gas naturale (on- e off-shore), costruzioni navali, costruttori di macchine, impianti per generazione di potenza, centrali elettriche,trattamento dell’acqua di processo e dell’acqua potabile, industria alimentare e industria farmaceutica.

Limiti di impiego:

• Temperatura operativa: T = -196 ... +450 °C
• Pressione di lavoro: P = vuoto a 400 bar
• Limite densità specifica: ρ ≥ 340 kg/m3

Grande varietà di attacchi al processo e materiali

Montaggio opzionale di sensori di livello e degli interruttori magnetici

Versioni per aree classificate a rischio di esplosione

Descrizione:

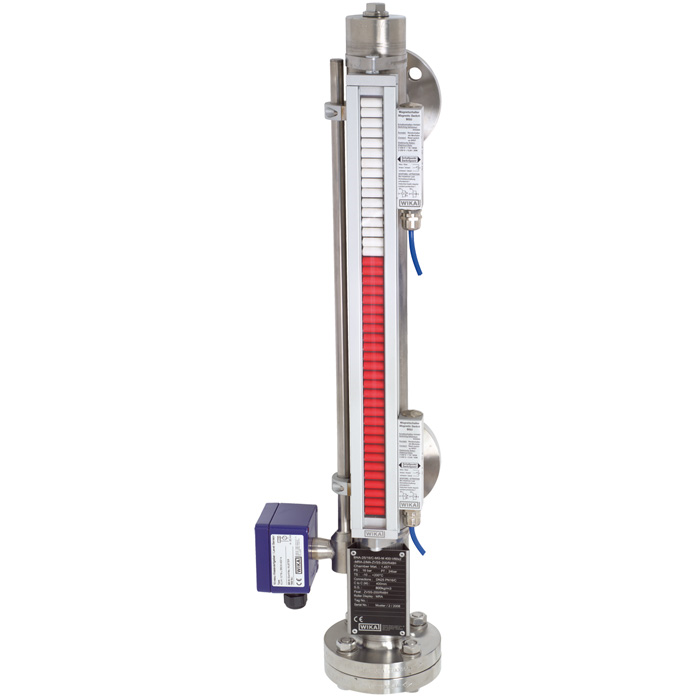

L’indicatore di livello bypass modello BNA consiste di una camera di bypass, che, come un tubo comunicante, è collegato lateralmente a un recipiente mediante almeno 2 attacchi al processo (flangiati, filettati o saldati). Attraverso questo tipo di disposizione, il livello nella camera di bypass corrisponde al livello del recipiente. Il galleggiante dotato di un sistema magnetico permanente integrato, montato all’interno della camera, trasmette il livello del liquido, senza contatto, al display magnetico montato al di fuori della camera di bypass. In esso sono montati, a intervalli di 10 mm, rulli in plastica bicolore o flaps in acciaio inox con barre magnetiche.

Attraverso il campo magnetico del sistema magnetico permanente nel galleggiante, gli elementi di visualizzazione, attraverso la parete della camera di bypass, sono ruotati di 180°. Per un livello crescente da bianco a rosso; per un livello decrescente da rosso a bianco.

Pertanto, l’indicatore di livello bypass mostra chiaramente il livello di un recipiente senza alimentazione elettrica.
