Valvole, attuatori, box finecorsa

Caratteristiche generali:

• Le valvole a farfalla L, disponibili nelle versioni wafer e lug nelle misure da DN 40 a DN 600 (lug DN 300) , sono studiate e realizzate per far fronte alla maggioranza delle applicazioni in tutti i settori dell’industria

Certificazioni:

• Conforme alla direttiva Europea 2014/68/UE “PED”.
• Omologazione DVGW per gas combustibile (V386).
• Omologazione RINA.
• Dichiarazione conformità al D.M. n° 174; Idoneita al contatto con acqua e fluidi alimentari (V386).
• Versione ATEX in conformità alla Direttiva Europea 2014/34/UE.
• Certificato ATEX a richiesta.

VL10 è la valvola entry level in Ghisa Sferoidale PN16 due vie a singolo seggio con flusso avviato tenuta soffice in PTFE/GR classe VI.

Il servomotore può essere del tipo:

• Pneumatico di regolazione a membrana multimolla con castello a colonne (nuovi attuatori Serie AL più potenti e versatili);
• Pneumatico ON-OFF alimentato direttamente con aria di rete da 6 a 10 bar;
• Elettrico da DN15 a DN100 - PN16 Disponibile versione con protezione (2014/34/UE "ATEX")

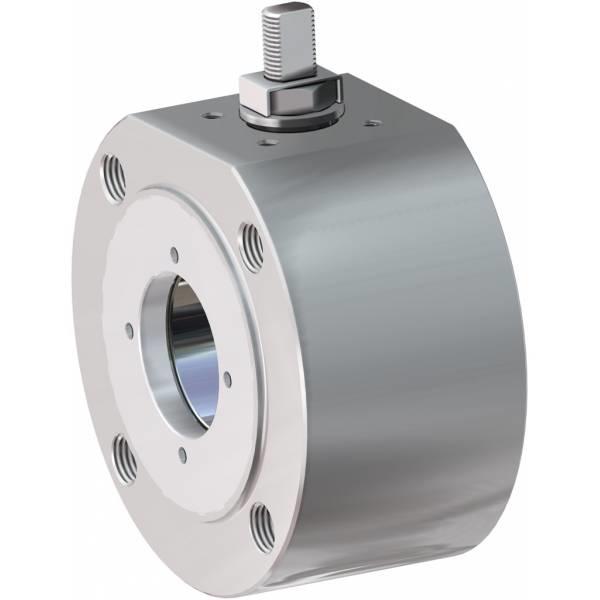

Tipo Magnum:

• Sfera flottante contenuta, passaggio totale
• Tenuta soft-seat: TFM 1600
• Norme per flange d’attacco EN 1092-1; ASME B16.5
• Classe di pressione: PN16-40; ANSI 150-300
• Classe di tenuta: EN12266-1 rate A
• Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici, fluidi aggressivi.
• Conforme alla direttiva Europea 2014/68/UE PED; Fugitive Emisson ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 / API 607
• Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508
• Conforme alla direttiva ATEX 2014/34/UE, certificato ATEX A RICHIESTA
• NORME DI PROGETTAZIONE
• Spessori corpo in accordo a: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiali e rating in accordo ad ASME B16.34 per valvole ANSI ed EN 12516 per valvole PN

Valvola di sfioro e sostegno della pressione di monte

Il Mod. VSM, con corpo di ghisa sferoidale e componenti interni d’acciaio inossidabile, provvede al sostegno e sfioro della pressione di monte indipendentemente dalle variazioni della portata e della pressione di valle. Grazie alla tecnologia del pistone auto-pulente compensato, l’accuratezza della valvola è garantita anche in condizioni di portate ridotte, riducendo così la necessità di manutenzione.

La valvola automatica con funzionamento idraulico CSA XLC 310/410 riduce e stabilizza la pressione di valle, indipendentemente dalle variazioni di portata e di pressione di monte.

Caratteristiche

• Corpo e cappello di ghisa sferoidale GJS 450-10.
• Componenti interni di ghisa sferoidale GJS 450-10 e acciaio inossidabile.
• Indicatore di posizione d’acciaio inossidabile.
• Circuito di controllo d’acciaio inossidabile.
• Unità di regolazione, valvole a spillo e stabilizzatori del flusso d’acciaio inossidabile.
• Sede di tenuta d’acciaio inossidabile.
• Vernice epossidica blu RAL 5005 applicata a letto fluido.

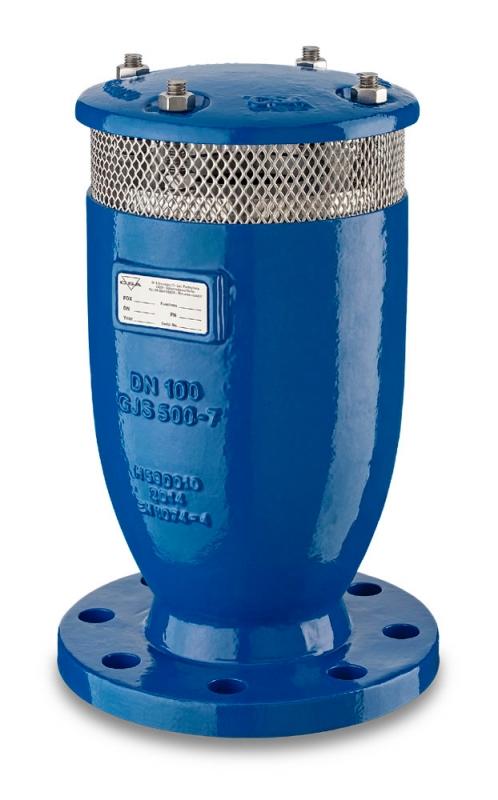

Il Mod. FOX 3F-AS è uno sfiato automatico combinato a passaggio totale a camera singola ad alte prestazioni con sistema anti-colpo d’ariete integrato. Lo sfiato consente l’eliminazione di sacche d’aria in pressione durante l’esercizio e l’ingresso di grandi volumi d’aria in caso di svuotamento o rottura della condotta per prevenire l’insorgere di pressioni negative. Il meccanismo anti-shock, con orifizi regolabili, controlla la fuoriuscita dell’aria impedendo un avvicinamento troppo rapido della colonna d’acqua che causerebbe una chiusura improvvisa del blocco mobile con conseguente colpo d’ariete. Interamente realizzato in ghisa sferoidale, con sistema di degasaggio e sede di tenuta d’acciaio inossidabile, il FOX 3F-AS si differenzia per la sua affidabilità e durevolezza.

Caratteristiche

•  Corpo e cappello di ghisa sferoidale GJS 450-10.
•  Sistema di degasaggio d’acciaio inossidabile.
•  Sede di tenuta d’acciaio inossidabile.
•  Galleggiante di polipropilene pieno.
•  Sistema anti-colpo d’ariete con orifizi regolabili d’acciaio inossidabile.
•  Vernice epossidica blu RAL 5005 applicata a letto fluido.

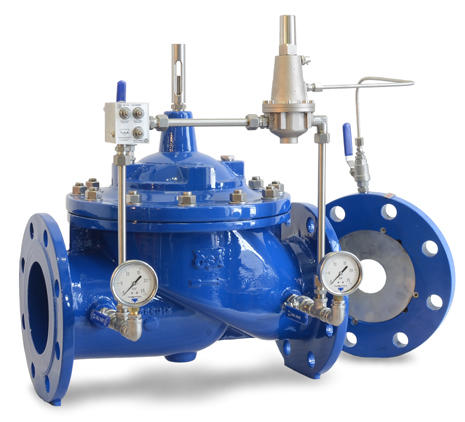

Idrovalvola limitatrice di portata

La valvola automatica con funzionamento idraulico CSA XLC 330/430 limita la portata ad un valore impostato indipendentemente dalle variazioni di pressione. Quando la portata si mantiene al di sotto del valore stabilito la valvola rimane completamente aperta. Il circuito prevede un orifizio flangiato, da collegare al pilota e necessario al suo funzionamento.
